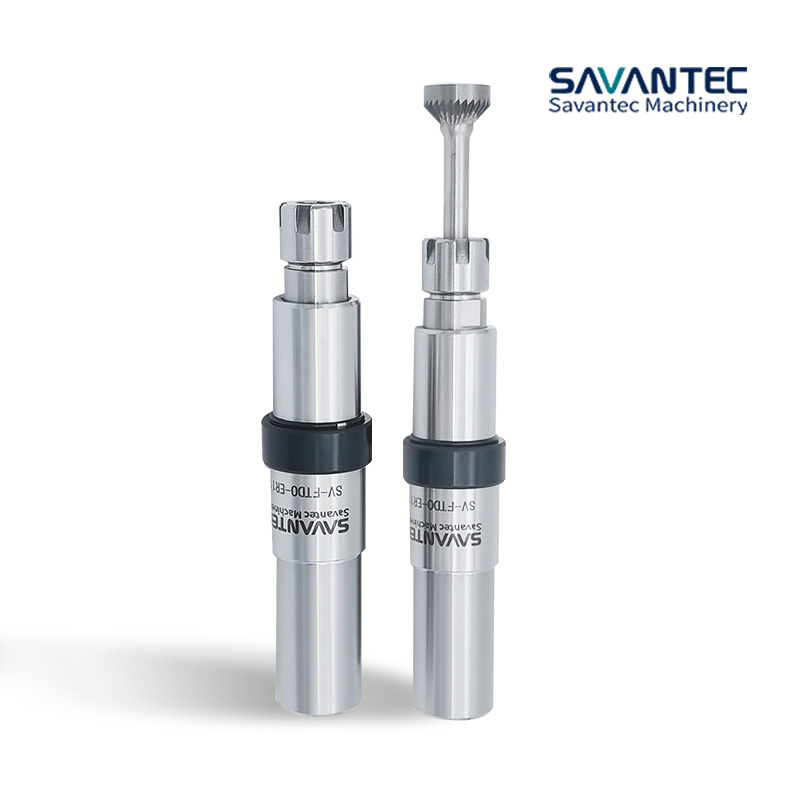

SV-FTD0 軸向向下浮動去毛刺刀柄是一款經濟的組合工具，該刀柄的主軸可在軸向向下移動。該工具可以快速輕松的去除工件底部不平整表面輪廓和孔的毛刺。通過刀柄主軸的軸向向下移動，對工件可產生相對恒定的壓力，可以在不平整的工件輪廓上加工出相對均勻的倒角。

該刀柄免維護;不會由于氣壓的變化而改變倒角質量;高進給率和主軸轉速，減少加工時間，提高工作效率，減少企業成本，綜合性價比較高;同時該刀柄設計小巧緊湊，

可用于各種機器，包括最小的機器?？梢栽诩庸ぶ行?、自動車床、機器人等設備上使用。通過刀具內部的浮動機構使刀具切削刃對工件被加工邊緣不斷的加壓貼著工件，可以達到刀具按照工件形狀仿形去毛刺的目的。

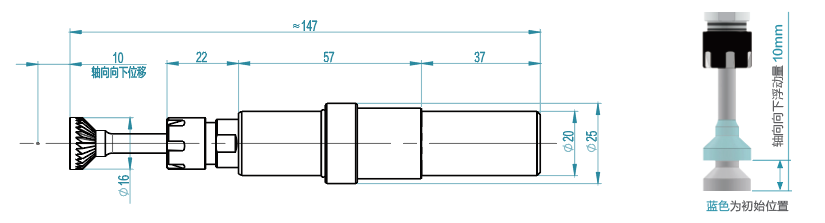

SV-FTD0 軸向向下浮動去毛刺刀柄在Z軸方向有向下10mm 浮動量，用來去除殼體內部型腔和存在底部有位置差異的工件輪廓的毛刺。浮動力可通過刀柄內部調節機構進行調節。

加工參數

該刀柄擁有Z軸最大向下浮動 10mm 的浮動范圍

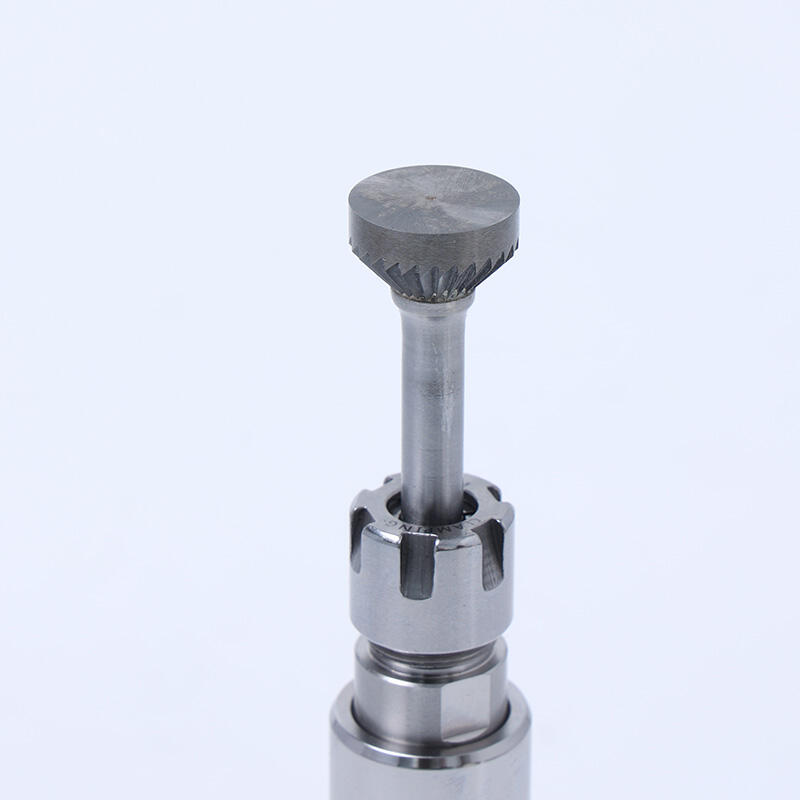

標準版使用ER-11筒夾夾持 硬質合金旋轉銼去毛刺,可以?shī)A持切削頭柄部直徑從 Ф0.5mm~Ф7mm,輕松適用各種工件材料。

反向旋轉銼:SK-6M-SCFXL-DZ  重量:0.25kg

使用反向浮動時的注意事項

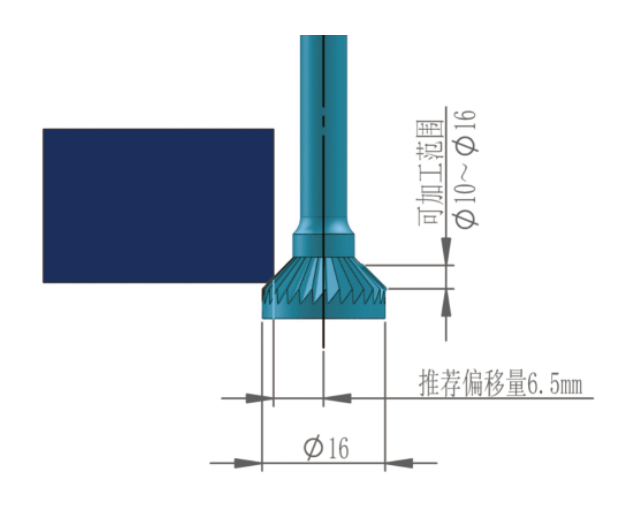

使用反向刃旋轉銼對刀時，使旋轉銼的切削刃(推薦偏移量 6.5mm)接近工件去毛刺輪廓，然后Z軸再向上1~2mm(預壓入量)，之后刀具就可以在Z軸方向上自動補償，從而達到去除工件不規則輪廓的毛刺。詳見右圖

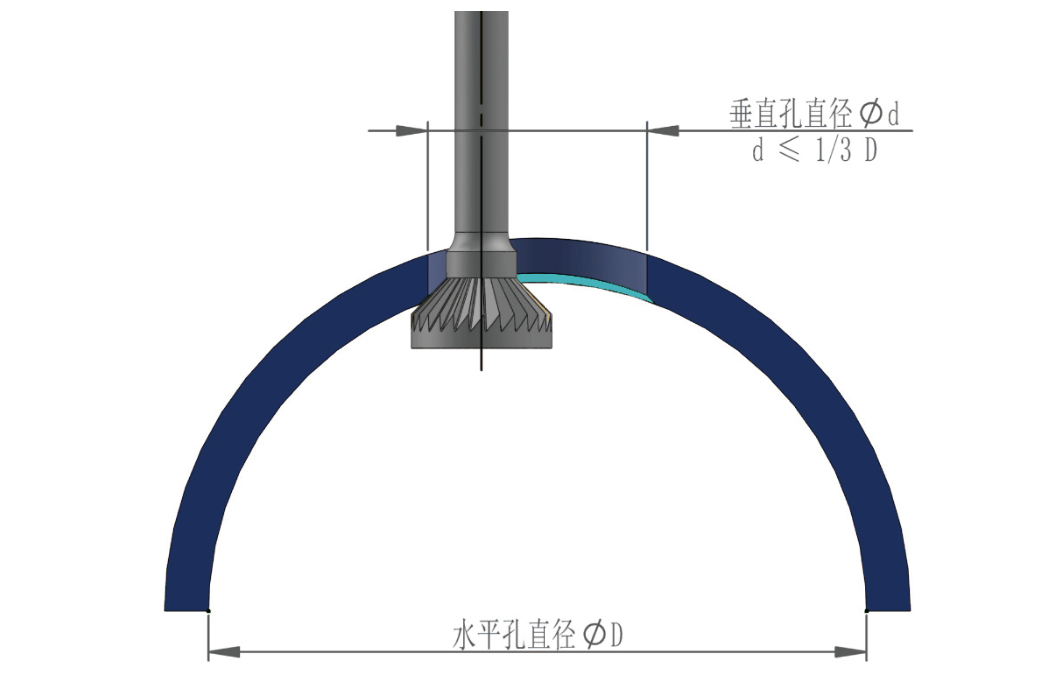

注意:偏移量過小時，工件與旋轉銼柄部會干涉。偏移過大時，旋轉銼 Ф16 外圓會與工件干涉，如果工件加工部位的曲率小于旋轉銼刀頭形狀(45°)旋轉銼刀頭會接觸管路內徑，并與外周干涉。加工交叉孔時，垂直孔的大小 Фd ≤ 1/3 水平孔直徑 ФD 才可以使用，否則會出現干涉，詳見下圖。在加工過程中，進給方向急劇改變的工件輪廓，則無法去除該輪廓毛刺。
